装置概述
XZ-LXQ系列6~35kV电压互感器中性点用非线性电阻消谐阻尼器(简称一次消谐器),是安装在6~35kV电压互感器(以下简称压变或PT)一次绕组Y。接线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器采用电气性能优异、细颗粒的SiC为基材,经大吨位的压机压制成高密度的长方形或圆饼状的坯体,在还原气氛下,经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理,能经受日晒雨淋,可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装,很受用户青睐。

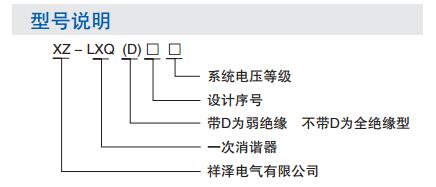

根据系统电压分类,XZ-LXQ系列一次消谐器分为6kV、10kV、35kV三种;根据设计序号分类,消谐器分为LXQⅠ、LXQⅡ、LXQⅢ型,其中LXQⅠ型为长方形的消谐器,LXQⅡ、LXQⅢ型为圆柱形的消谐器。
LXQⅠ、LXQⅡ型消谐器为6kV、10kV系统通用型;如:LXQ(D)Ⅱ-10为10kV系统用、弱绝缘、圆柱形一次消谐器。
